Objednací číslo: 855.003
Kategorie: vnitřní

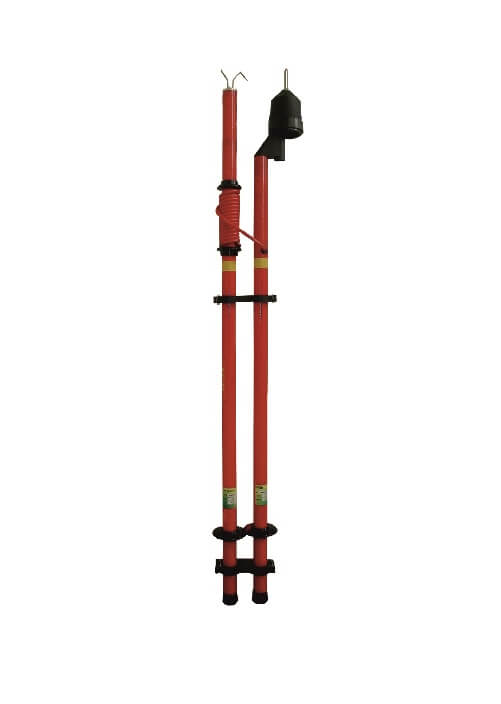

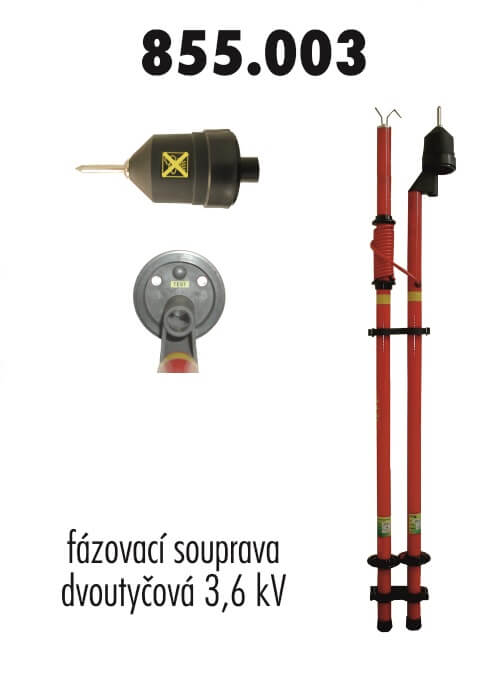

Fázovací souprava slouží k určování souhlasných nebo nesouhlasných fází v napěťových soustavách o stejném jmenovitém napětí a frekvenci, zejména po opravách a připojování nových zařízení do energetického systému. Souhlas resp. nesouhlas fází fázovaných zařízení je jednoznačně opticky a akusticky signalizován. Fázovací souprava se skládá ze dvou izolačních tyčí (jedna s indikační hlavicí a hrotem, druhá pouze s hrotem) a propojovacím VN kabelem. Část pro uchopení tyče při manipulaci s fázovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Fázovací souprava je určena pro použití ve vnitřním i venkovním prostředí za normálních klimatických podmínek, ne za deště nebo za zvýšené vlhkosti. Fázovací souprava je vyráběna podle norem ČSN EN 61481, IEC 61481.
Dokumentace 855.003 CZ – ke stažení
Jmenovité napětí sítě / pomůcky: 3 / 3,6 kV
Rozměry:
Délka tyče s indikátorem / s hrotem: 1 200 mm
Délka rukojetí: 160 mm
Délka propojovacího kabelu: 2 200 mm
Průměr tyčí: 31 mm
Hmotnost: 1,5 kg
Klimatická třída N: teplota -25°C až +55°C, vlhkost 20 % – 96 %
