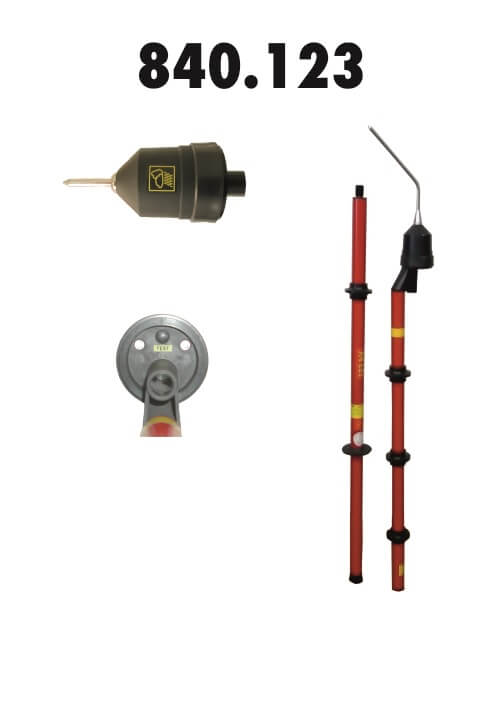

Zkoušečka s kombinovanou signalizací VVN 123 kV

Objednací číslo: 840.123

Kategorie: venkovní

Zkoušečky napětí slouží k ověření přítomnosti napětí na zařízení vysokého napětí (jmenovité napětí sítě 110 kV, kmitočet 50 Hz). Přítomnost napětí je jednoznačně opticky a akusticky signalizována. Část pro uchopení tyče při manipulaci se zkoušečkou je vymezena ochranným nákružkem. Izolační tyč je sestavena ze dvou částí, které jsou spojeny převlečnou maticí vyrobenou z izolantu. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Zkoušečky jsou určeny pro použití ve venkovním prostředí. Izolační část je opatřena nákružky proti stékající vodě. Zkoušečky jsou vyráběny podle norem ČSN EN 61243-1, IEC 61243-1, PNE 35 9700.



Dokumentace 840.123 CZke stažení

Description

Jmenovité napětí sítě / pomůcky: 110 / 123 kV

Rozměry:
Celková délka: Ls = 2 170 mm
Délka rukojeti: Lr = 400 mm
Délka izolační části: Li = 1 320 mm
Délka zkoušečky v prostoru pod napětím: La = 450 mm
Průměr tyčí: 31 mm
Hmotnost: 1,2 kg
Typ zkoušečky: kapacitní
Skupina indikace III: indikace dvěma aktivními signály – napětí přítomno
Klimatická třída N: teplota -25°C až +55°C, vlhkost 20 % – 96 %
