Objednací číslo: 822.001
Určeno pro modely: 822.001 – 06 (08,10,15)

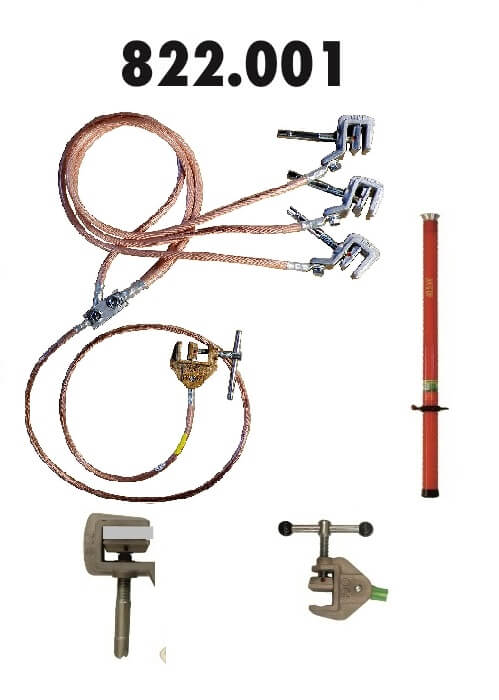

Zkratovací souprava je určena k uzemnění a zkratování živých částí elektrických zařízení v sítích TN, TT nebo IT o jmenovitém napětí sítě do 1000 V. Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a třemi vodičovými svorkami, které jsou propojeny zkratovacími Cu lany v transparentní izolaci do společného uzlu a zakončeny lanem se zemnící svorkou. Souprava je vybavena svorkami pro připojení na plochý vodič. Izolační tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46 235. Souprava je dodávána v modelech pro různé zkratové odolnosti. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.
Dokumentace 822.001 CZ – ke stažení
Maximální tloušťka zkratovaného vodiče: 15 mm
Zkratová odolnost: 6 (8, 10, 15) kA / 1 s
Vrcholový činitel: 2
Délka tyče: 500 mm
Délka rukojeti: 160 mm
Průměr tyče: 31 mm
Průřez lana zkratovacího + zemnícího: 25 (35, 50, 70) mm2
Délka zkratovacího lana: 800 mm
Délka zemnícího lana: 1 500 mm
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 4 (4,5, 5, 5,5) kg
Materiál tyče: sklolaminát pro venkovní použití
Klimatická třída: normál -25°C až +55°C
