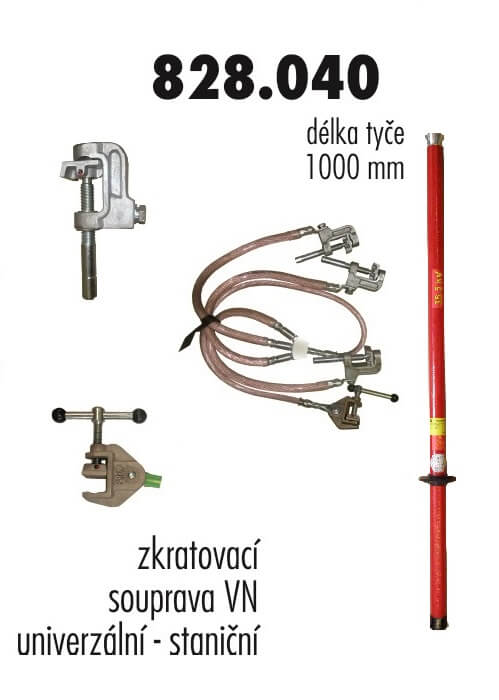

Zkratovací souprava VN 38,5 kV – univerzální – staniční

Objednací číslo: 828.040

Model:828.040 – 06, (08,10,15,19,24)

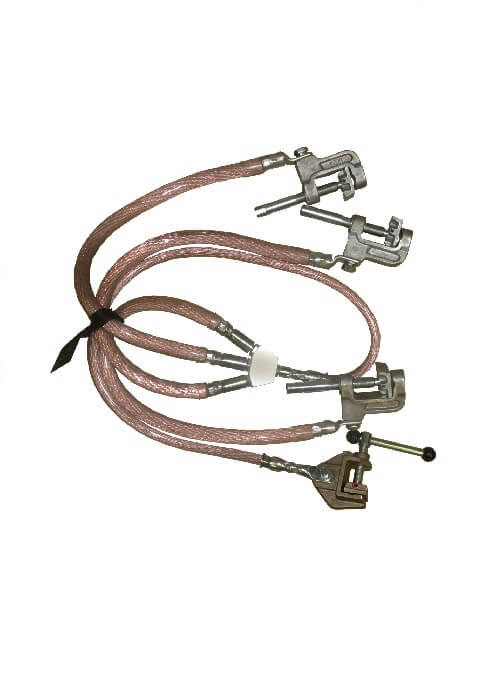

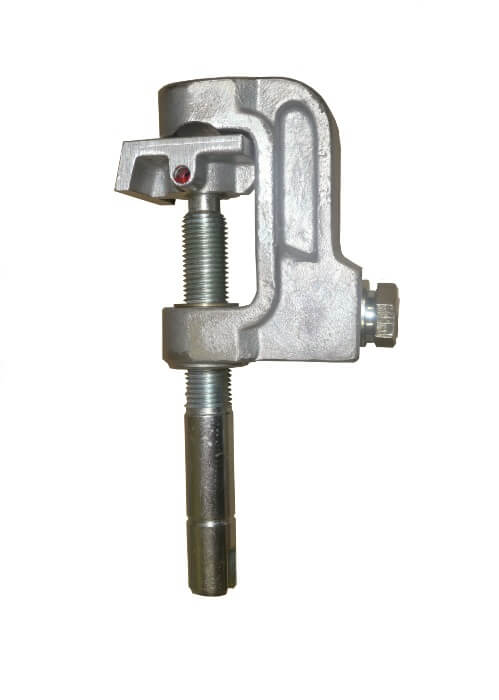

Zkratovací souprava je určena k uzemnění a zkratování živých částí elektrických zařízení v sítích TN, TT nebo IT o jmenovitém napětí sítě do 35 kV. Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a třemi vodičovými svorkami, které jsou propojeny zkratovacími Cu lany v transparentní izolaci do společného uzlu a zakončeny lanem se zemnící svorkou. Souprava je vybavena univerzálními svorkami pro připojení na vodič kruhového průřezu nebo na plochý vodič (lze připojit i na dvojitou pasovinu). Izolační tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46 235. Souprava je dodávána v modelech pro různé zkratové odolnosti. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.



Dokumentace 828.040 CZke stažení

Popis

Zkratovaný vodič:

Kruhový vodič o průměru: 5-35 mm
Plochý vodič tloušťky: do 35
Zkratová odolnost: 06 (08, 10, 15, 19, 24) kA / 1 s
Vrcholový činitel: 2,5
Délka tyče: 1 000 mm
Délka rukojeti: 300 mm
Průměr tyče: 31 mm
Průměr zkratovacího lana: 25 (35, 50, 70, 95, 120) mm2
Průřez zemnícího lana: 25 (25, 25, 35, 35, 50) mm2
Délka zkratovacího lana: 1 000 mm
Délka zemnícího lana: 1 500 mm
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 4,5 (5, 5,5, 6, 7, 8) kg
Materiál tyče: sklolaminát pro venkovní použití
Klimatická třída: normál -25°C až +55°C
