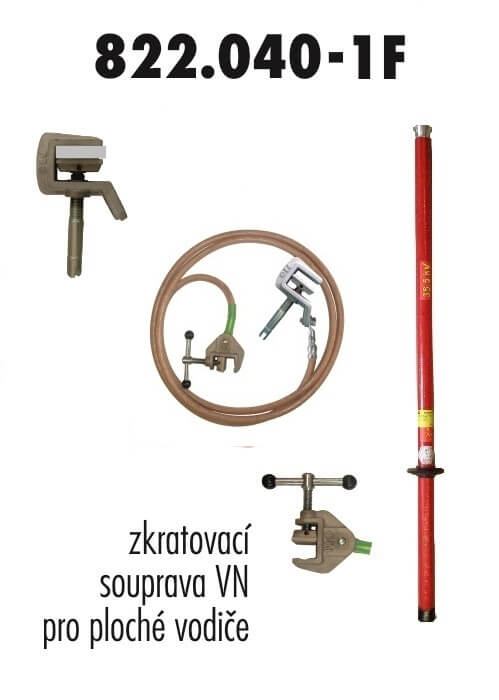

Zkratovací souprava VN 38,5 kV – pro ploché vodiče – jednofázová

Objednací číslo: 822.040 1F

Modely: 822.040 – 06 (08,10,15) 1F

Zkratovací souprava je určena k uzemnění a zkratování zařízení v soustavách s izolovaným nebo nepřímo uzemněným uzlem o jmenovitém napětí sítě do 35 kV. Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a jednou vodičovou svorkou a jednou zemnící svorkou. Svorky jsou navzájem propojeny Cu lanem v transparentní izolaci. Souprava je vybavena svorkou pro připojení na plochý vodič. Izolační tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46 235. Souprava je dodávána v modelech pro různé zkratové odolnosti. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.



Dokumentace 822.040 1F CZke stažení

Popis

Maximální tloušťka zkratovaného vodiče: 15 mm
Zkratová odolnost: 6 (8, 10, 15) kA / 1 s
Vrcholový činitel: 2,5
Délka tyče: 1 000 mm
Délka rukojeti: 300 mm
Průměr tyče: 31 mm
Průřez lana (zemnící + zkratovací): 25 (35, 50, 70) mm2
Délka lana (zemnící + zkratovací): 3 000 mm
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 3 (3,4, 3,8, 4,2) kg
Materiál tyče: sklolaminát pro venkovní použití
Klimatická třída: normál -25°C až +55°C
