Zkratovací souprava VVN 245 kV – pro průměr vodiče 70 – 100 mm

Objednací číslo: 811.245

Modely: 811.245 – 10 (15, 19)

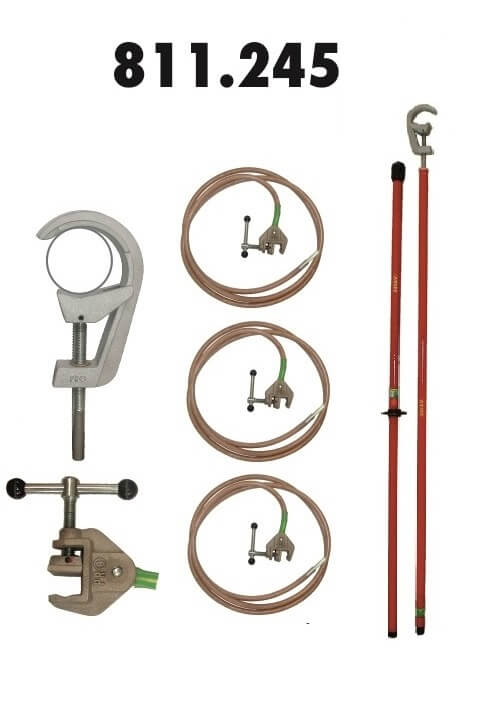

Zkratovací souprava je určena k uzemnění a zkratování zařízení s uzemněným uzlem o jmenovitém napětí sítě do 220 kV. Zkratovací souprava se skládá ze tří izolačních tyčí s napevno připevněnými vodičovými svorkami pro uchycení na vodič kruhového průřezu do průměru 100 mm a tří zkratovacích Cu lan v transparentní izolaci zakončených univerzálními zemnícími svorkami. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve venkovním prostředí za normálních klimatických podmínek.  Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46235. Souprava je dodávána v modelech pro různé zkratové odolnosti. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.



Dokumentace 811.245 CZke stažení

Description

Průměr zkratovaného vodiče: 70 – 100 mm
Zkratová odolnost: 10 (15, 19) kA / 1 s
Vrcholový činitel: 2,5

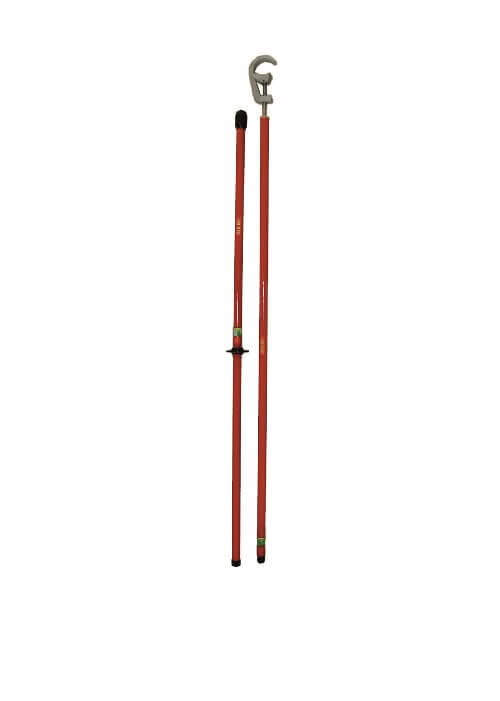

Délka tyče: 4 000 mm (2 x 2000 mm)
Délka rukojeti: 1 200 mm
Průměr tyče: 40 (46, 46) mm
Materiál tyče: sklolaminát pro venkovní použití
Průřez lana: 50 (70, 95) mm2
Délka lana: 5 000 mm
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 21 (24, 28) kg
Klimatická třída: normál -25°C až +55°C
