Fázovací souprava VN 12 kV

Objednací číslo: 855.012

Kategorie: vnitřní

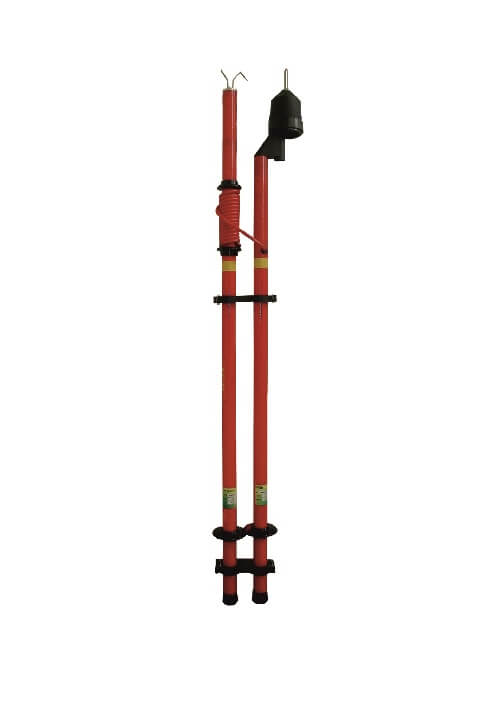

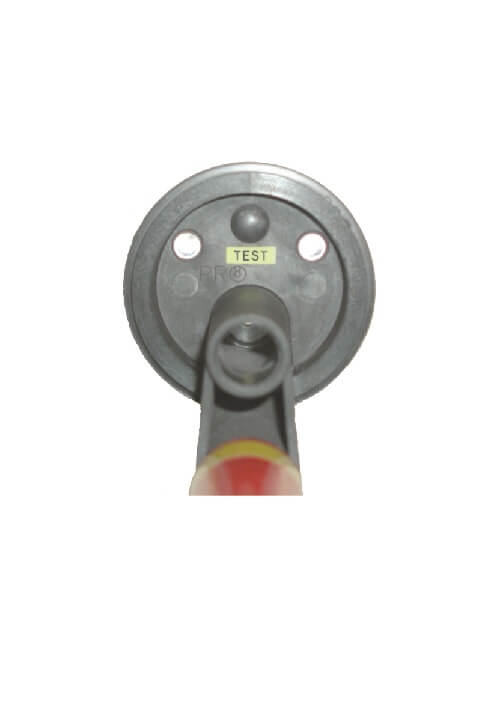

Fázovací souprava slouží k určování souhlasných nebo nesouhlasných fází v napěťových soustavách o stejném jmenovitém napětí a frekvenci, zejména po opravách a připojování nových zařízení do energetického systému. Souhlas resp. nesouhlas fází fázovaných zařízení je jednoznačně opticky a akusticky signalizován. Fázovací souprava se skládá ze dvou izolačních tyčí (jedna s indikační hlavicí a hrotem, druhá pouze s hrotem) a propojovacím VN kabelem. Část pro uchopení tyče při manipulaci s fázovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Fázovací souprava je určena pro použití ve vnitřním i venkovním prostředí za normálních klimatických podmínek, ne za deště nebo za zvýšené vlhkosti. Fázovací souprava je vyráběna podle norem ČSN EN 61481, IEC 61481.



Dokumentace 855.012 CZke stažení

Description

Jmenovité napětí sítě / pomůcky: 10/ 12 kV

Rozměry:
Délka tyče s indikátorem / s hrotem: 1 200 mm
Délka rukojetí: 160 mm
Délka propojovacího kabelu: 2 200 mm
Průměr tyčí: 31 mm
Hmotnost: 1,5 kg
Klimatická třída N: teplota -25°C až +55°C, vlhkost 20 % – 96 %
