Zkoušečka s kombinovanou signalizací VN 38,5 kV

Objednací číslo: 850.040

Kategorie: vnitřní

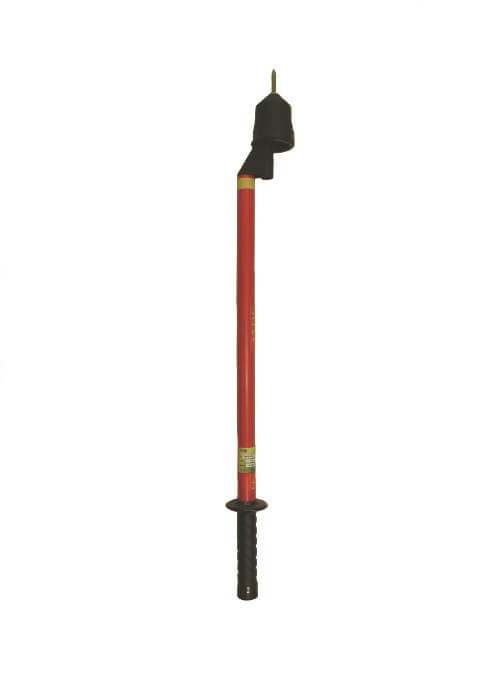

Zkoušečky napětí slouží k ověření přítomnosti napětí na zařízení vysokého napětí (jmenovité napětí sítě 35 kV, kmitočet 50 Hz). Přítomnost napětí je jednoznačně opticky a akusticky signalizována. Část pro uchopení tyče při manipulaci se zkoušečkou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Zkoušečky jsou určeny pro použití ve venkovním prostředí. Zkoušečky jsou vyráběny podle norem ČSN EN 61243-1, IEC 61243-1, PNE 35 9700.



Dokumentace 850.040 CZ ke stažení

Description

Jmenovité napětí sítě / pomůcky: 35 / 38,5 kV

Rozměry:
Celková délka: Ls = 950 mm
Délka rukojeti: Lr = 160 mm
Délka izolační části: Li = 560 mm
Délka zkoušečky v prostoru pod napětím: La = 230 mm
Průměr tyče: 31 mm
Hmotnost: 0,55 kg
Typ zkoušečky: kapacitní

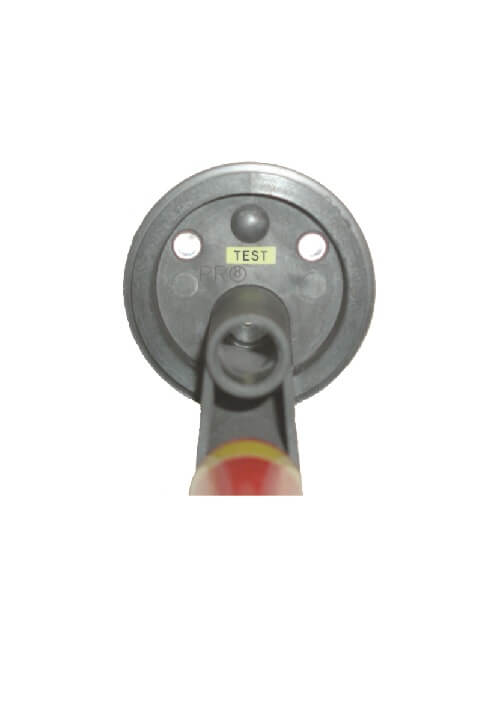

Skupina indikace III: indikace dvěma aktivními signály – napětí přítomno
Klimatická třída N: teplota -25°C až +55°C, vlhkost 20 % – 96 %
