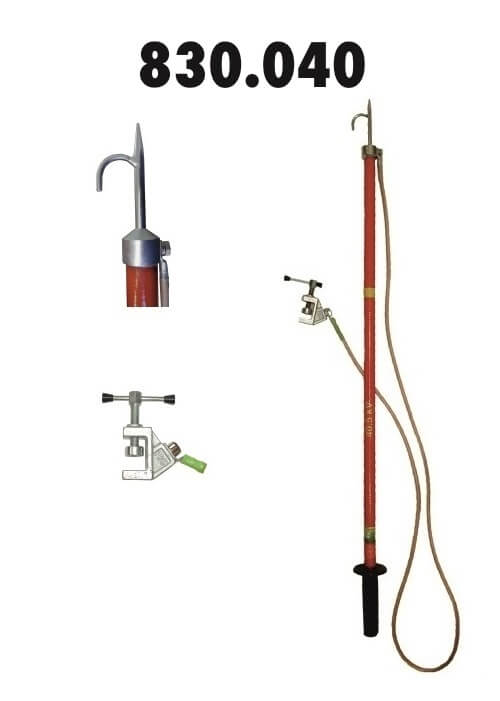

Vybíjecí souprava VN pro kapacitní baterie

Objednací číslo: 830.040

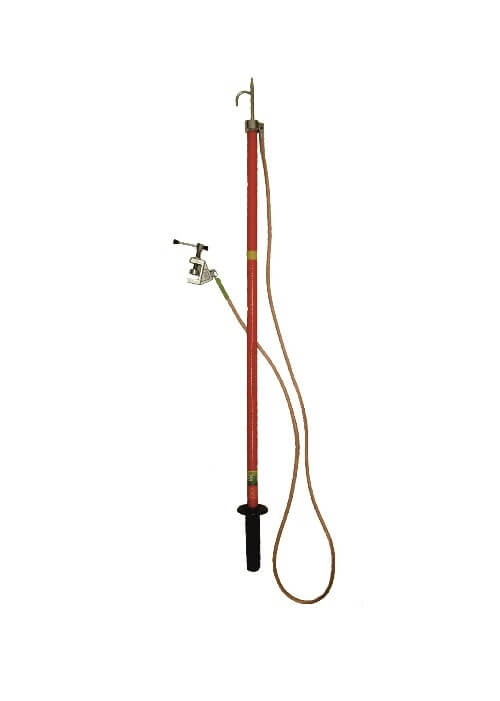

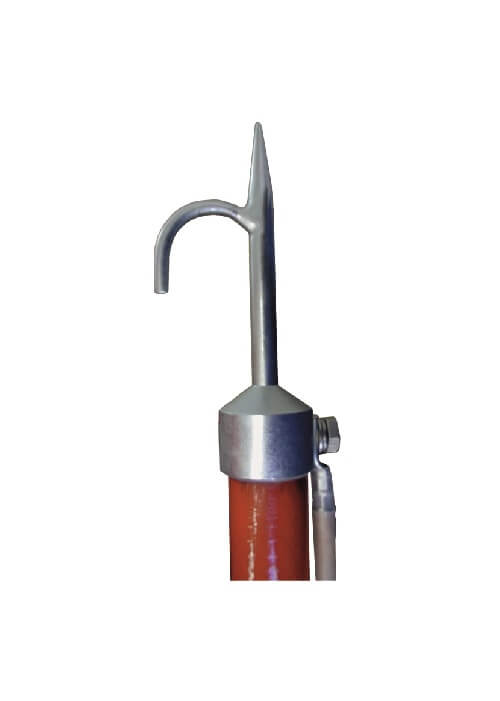

Vybíjecí souprava je určena k vybíjení zbytkových nábojů na elektrických obvodech – kapacitách (vysílače HDO, elektrické odlučovače, apod.). Souprava se skládá z izolační tyče zakončené dotykovým zkratovým hrotem a ze zemnící svorky, která je s hrotem propojena Cu lanem v průhledné izolaci. Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou pevností a stálostí. Materiál tyče vyhovuje požadavkům pro venkovní použití. Souprava se používá ve vnitřním prostředí za normálních klimatických podmínek. Část pro uchopení tyče při manipulaci s vybíjecí tyčí je vymezena ochranným nákružkem. Vybíjecí souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46 235. Po dohodě s výrobcem je možné dodat vybíjecí soupravu v nestandardním provedení.



Dokumentace 830.040 CZke stažení

Description

Materiál tyče: sklolaminát pro venkovní použití
Délka tyče: 1000 mm
Délka rukojeti: 140 mm
Délka izolační části: 540 mm
Průměr tyče: 23 mm
Délka hrotu: 140 mm
Průřez lana: 16 mm2
Délka lana: 1 500 mm
Jmenovité napětí: 38,5 kV
Hmotnost soupravy: 1,25 kg
Klimatická třída: teplota -25°C až +55°C, vlhkost 20 % – 96 %
