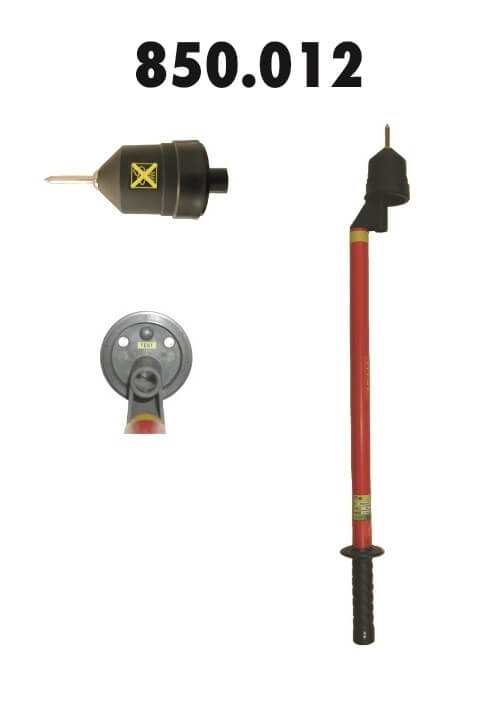

Zkoušečka s kombinovanou signalizací VN 12 kV

Objednací číslo: 850.012

Kategorie: vnitřní

Zkoušečky napětí slouží k ověření přítomnosti napětí na zařízení vysokého napětí (jmenovité napětí sítě 10 kV, kmitočet 50 Hz). Přítomnost napětí je jednoznačně opticky a akusticky signalizována. Část pro uchopení tyče při manipulaci se zkoušečkou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Zkoušečky jsou určeny pro použití ve venkovním prostředí. Zkoušečky jsou vyráběny podle norem ČSN EN 61243-1, IEC 61243-1, PNE 35 9700.



Dokumentace 850.012 CZke stažení

Description

Jmenovité napětí sítě / pomůcky: 10 / 12 kV

Rozměry:
Celková délka: Ls = 950 mm
Délka rukojeti: Lr = 160 mm
Délka izolační části: Li = 560 mm
Délka zkoušečky v prostoru pod napětím: La = 230 mm
Průměr tyče: 31 mm
Hmotnost: 0,55 kg
Typ zkoušečky: kapacitní
Skupina indikace III: indikace dvěma aktivními signály – napětí přítomno
Klimatická třída N: teplota -25°C až +55°C, vlhkost 20 % – 96 %
