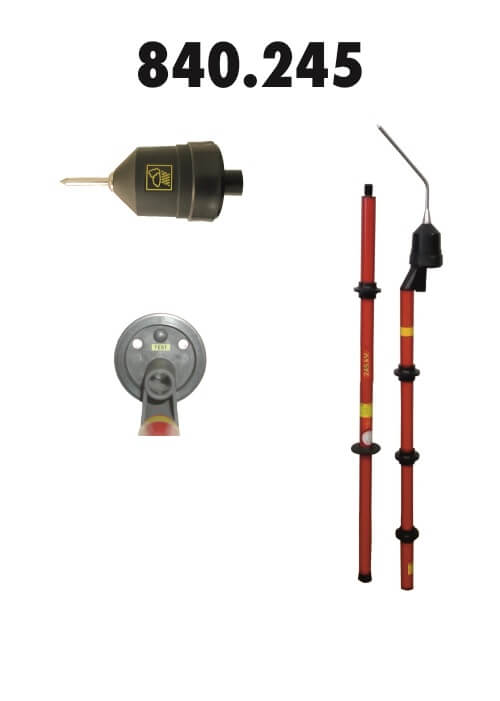

Zkoušečka s kombinovanou signalizací VVN 245 kV

Objednací číslo: 840.245

Kategorie: venkovní

Zkoušečky napětí slouží k ověření přítomnosti napětí na zařízení vysokého napětí (jmenovité napětí sítě 220 kV, kmitočet 50 Hz). Přítomnost napětí je jednoznačně opticky a akusticky signalizována. Část pro uchopení tyče při manipulaci se zkoušečkou je vymezena ochranným nákružkem. Izolační tyč je sestavena ze dvou částí, které jsou spojeny převlečnou maticí vyrobenou z izolantu. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Zkoušečky jsou určeny pro použití ve venkovním prostředí. Izolační část je opatřena nákružky proti stékající vodě. Zkoušečky jsou vyráběny podle norem ČSN EN 61243-1, IEC 61243-1, PNE 35 9700.



Dokumentace 840.245 CZke stažení

Popis

Jmenovité napětí sítě / pomůcky: 220 / 245 kV

Rozměry:
Celková délka: Ls = 3 420 mm
Délka rukojeti: Lr = 500 mm
Délka izolační části: Li = 2 470 mm
Délka zkoušečky v prostoru pod napětím: La = 450 mm
Průměr tyčí: 39 mm
Hmotnost: 1,9 kg
Typ zkoušečky: kapacitní
Skupina indikace III: indikace dvěma aktivními signály – napětí přítomno
Klimatická třída N: teplota -25°C až +55°C, vlhkost 20 % – 96 %
