Zkratovací souprava NN 1 kV – pro metro

Objednací číslo: 804.001 – M

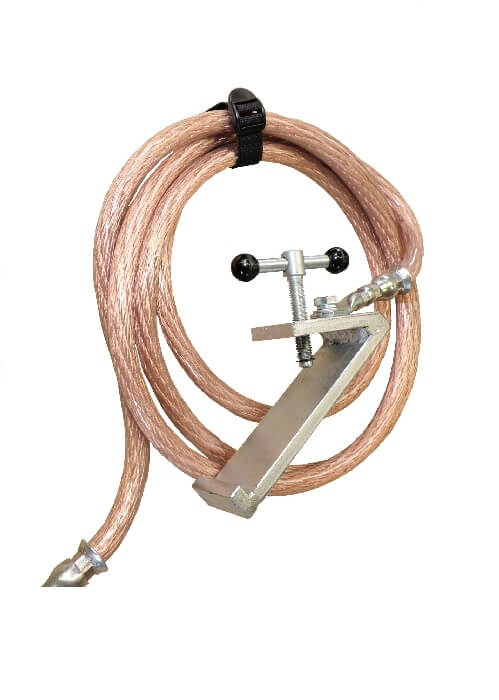

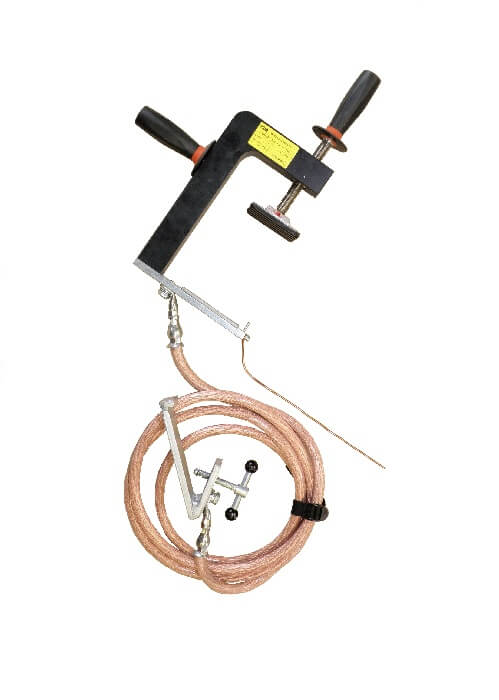

Zkratovací souprava je určena ke zkratování silových napájecích rozvodů kolejových souprav metra. Souprava je konstruována pro jmenovité napětí 1000 V DC. Zkratovací souprava se skládá z vodičové svorky speciální konstrukce, zemnící svorky a Cu lana v transparentní izolaci. Vodičová svorka umožňuje připojení na přívodní kolejnici, zemnící svorka umožňuje připojení na jízdní kolejnici. Část pro uchopení vodičové svorky při manipulaci se soupravou je vymezena ochranným nákružkem. Boční rukojeť slouží pro lepší manipulaci se soupravou a je snímatelná. Materiál soupravy vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230 ed.2

Dokumentace 804.001 – M CZ ke stažení

Description

Zkratovaný vodič: přívodní kolejnice
Zkratová odolnost: 33 kA / 0,5 s – 50 kA / 0,05 s
Délka rukojeti: 110 mm
Průměr tyče: 31 mm
Průřez zkratovacího lana: 70 mm2
Délka zkratovacího lana: 3000 mm
Typ zkratovacích lan: ESY, H00V3-D
Maximální moment dotažení svorek: 18 Nm
Maximální moment dotažení šroubů kabelových ok: 20 Nm
Hmotnost soupravy: 5,5 kg
Klimatická třída: normál -25°C až +55°C
