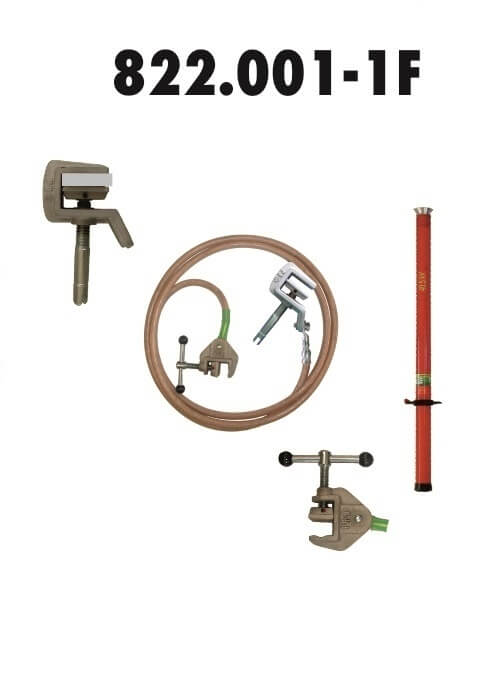

Zkratovací souprava NN 1 kV – pro ploché vodiče jednofázová

Objednací číslo: 822.001-1F

Určeno pro modely: 822.001 – 06 (08,10,15) 1F

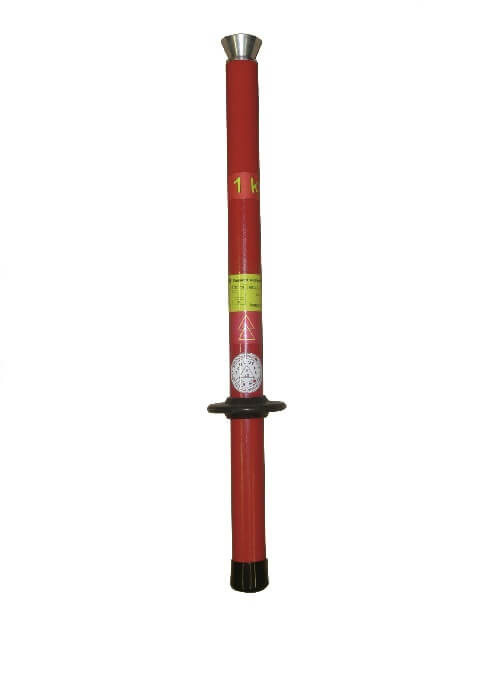

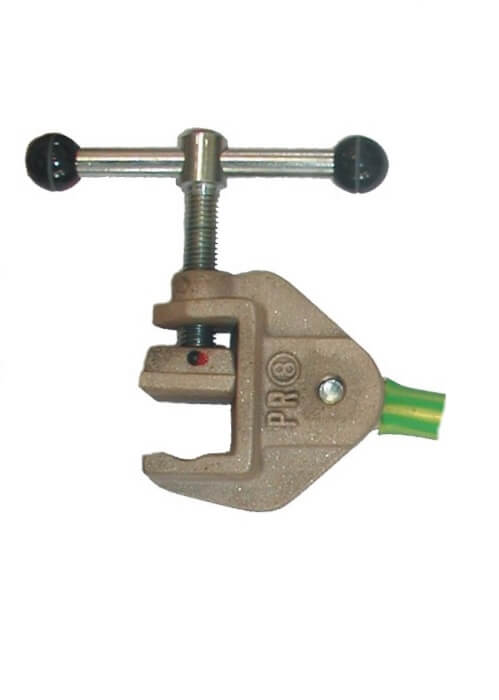

Zkratovací souprava je určena k uzemnění a zkratování živých částí elektrických zařízení v sítích TN, TT nebo IT o jmenovitém napětí sítě do 1000 V. Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a jednou vodičovou svorkou, která je propojena Cu lanem v transparentní izolaci se zemnící svorkou. Souprava je vybavena svorkou pro připojení na plochý vodič. Izolační tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovou svorkou. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46 235. Souprava je dodávána v modelech pro různé zkratové odolnosti. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.

Dokumentace 822.001-1F CZ ke stažení

Popis

Maximální tloušťka zkratovaného vodiče: 15 mm
Zkratová odolnost: 6 (8, 10, 15) kA / 1 s
Vrcholový činitel: 2
Délka tyče: 500 mm
Délka rukojeti: 160 mm
Průměr tyče: 31 mm
Průřez lana zkratovacího + zemnícího: 25 (35, 50, 70) mm2
Délka lana: 2000 mm
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 2,75 (3,3,3,3,6) kg
Materiál tyče: sklolaminát pro venkovní použití
Klimatická třída: normál -25°C až +55°C
