Objednací číslo: 820.012

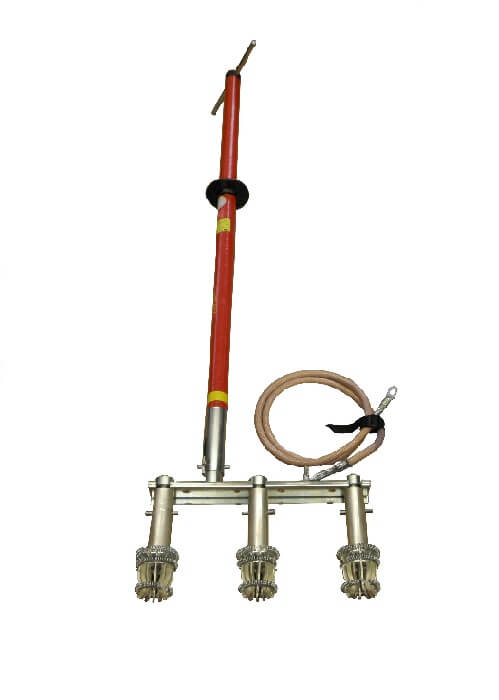

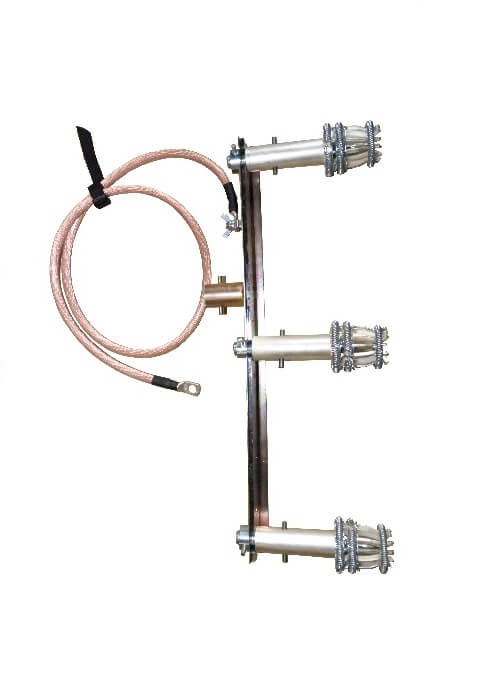

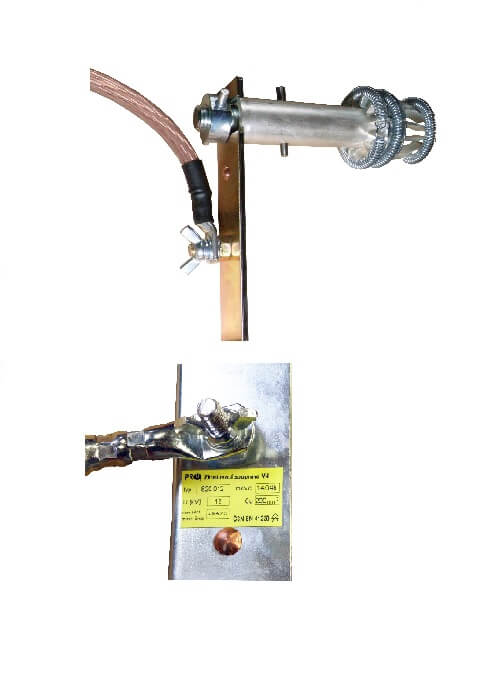

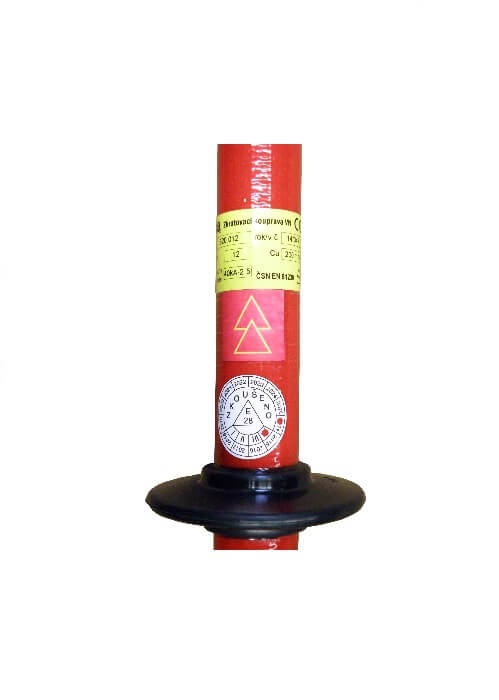

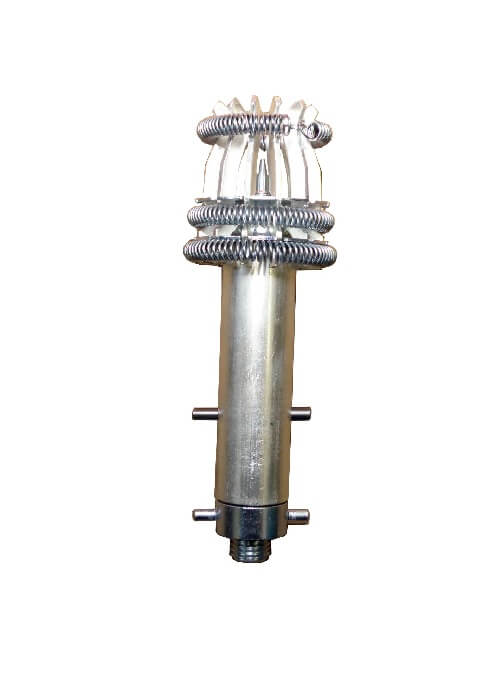

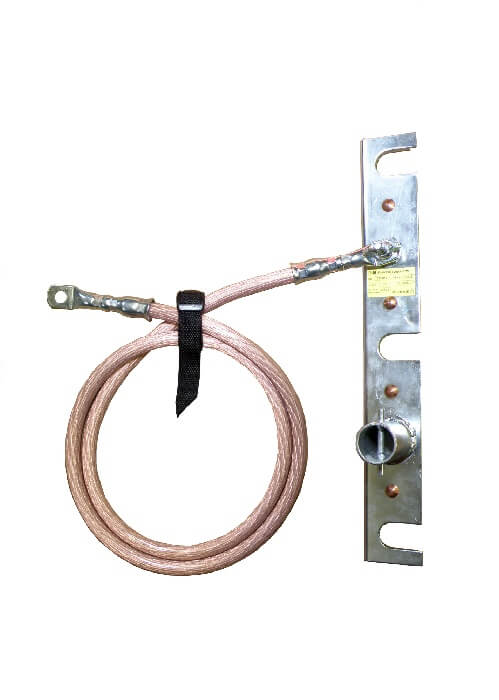

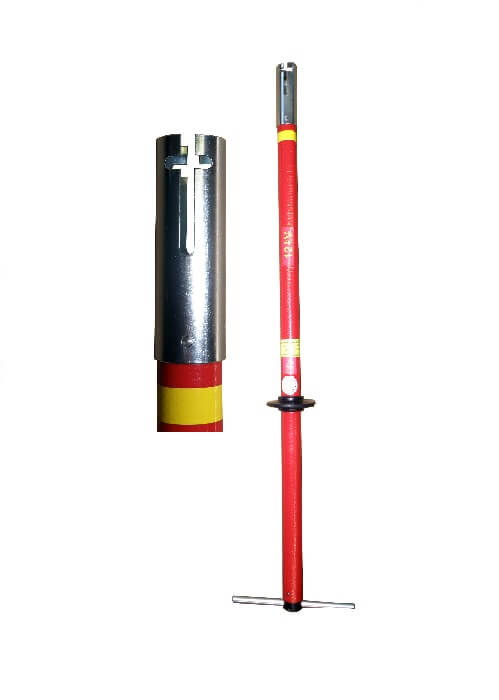

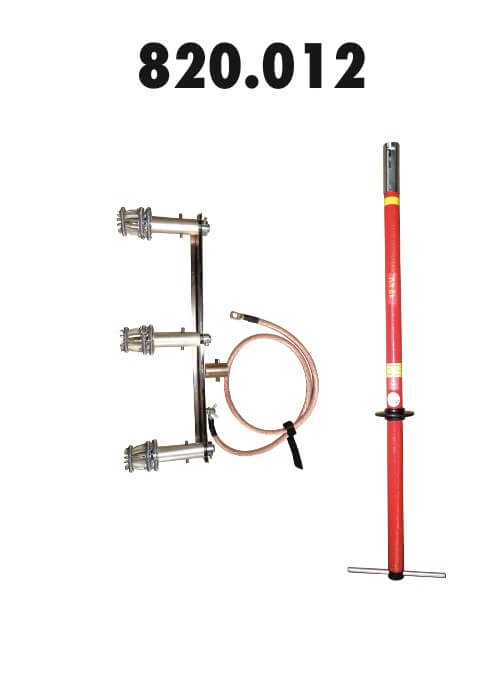

Zkratovací souprava je určena ke zkratování a uzemnění vn obvodů výsuvných skříňových rozváděčů vnitřního provedení systému IRODEL pro napětí sítě do 10 kV. Zkratovací souprava se skládá z jedné izolační montážní tyče, tří vodičových kontaktních hlavic, zkratovací Cu lišty a zemnícího lana. Kontaktní hlavice slouží k připojení zkratovací soupravy na výsuvné roubíky ve skříňovém rozváděči, k jejich propojení slouží zkratovací Cu lišta. Na ní je přišroubováno zemnící lano zakončené kabelovým okem. Zemnící lano se připojuje na uzemněný pasový vodič nebo na uzemněnou konstrukci rozváděče. Izolační tyč je vyrobena ze sklolaminátu, který se vyznačuje vysokou elektrickou a mechanickou pevností a stálostí. Část pro uchopení tyče při manipulaci je vymezena ochranným pryžovým nákružkem. Souprava je vyráběna podle norem ČSN EN 61230, IEC 1230.
Dokumentace 820.012 CZ – ke stažení
Zkratovaný vodič: roubík rozváděče IRODEL
Zkratová odolnost: 40 kA/1 s
Vrcholový činitel: 2
Délka tyče: 1000 mm
Délka rukojeti: 300 mm
Materiál tyče: sklolaminát pro venkovní použití
Materiál zkratovací lišty: Cu 40/5 mm
Průměr tyče: 39 mm
Průřez lana: 50 mm2
Délka lana: 1 500 mm2
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 7 kg
Klimatická třída: teplota -25°C až +55°C, vlhkost 20 % – 96 %
