Zkratovací souprava VN 27,5 kV – trakční (UTTV)

Objednací číslo: 827.027

Model: 827.027- SW, M

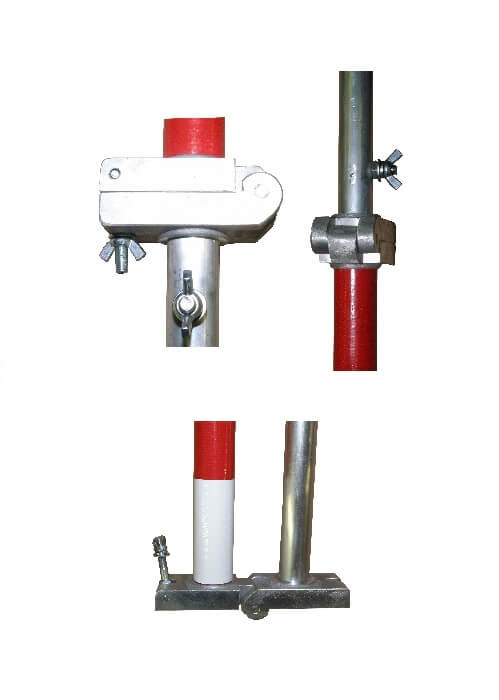

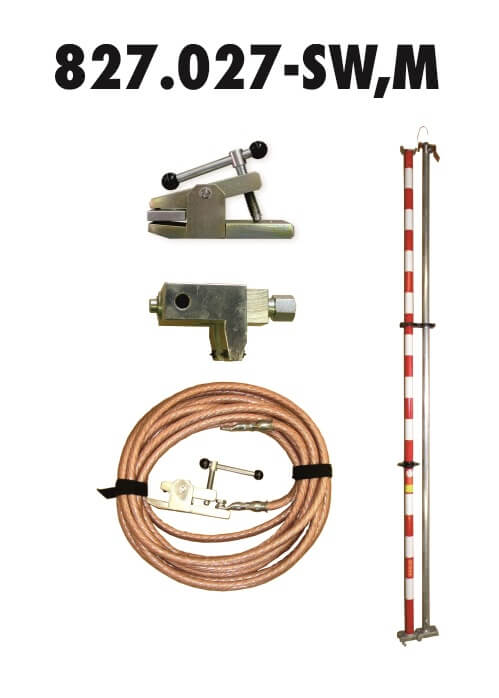

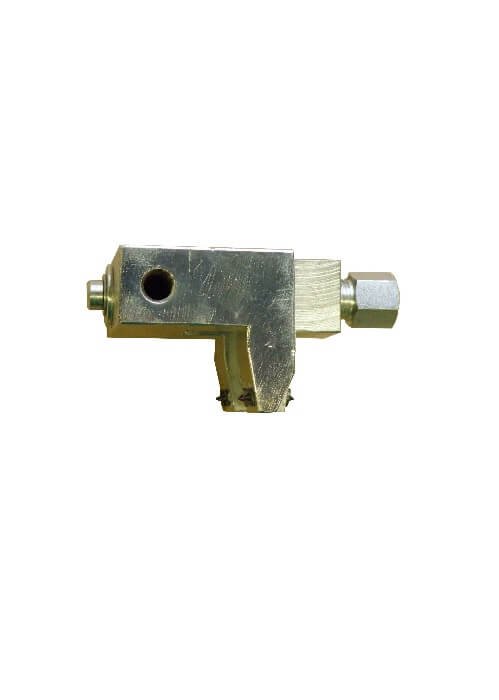

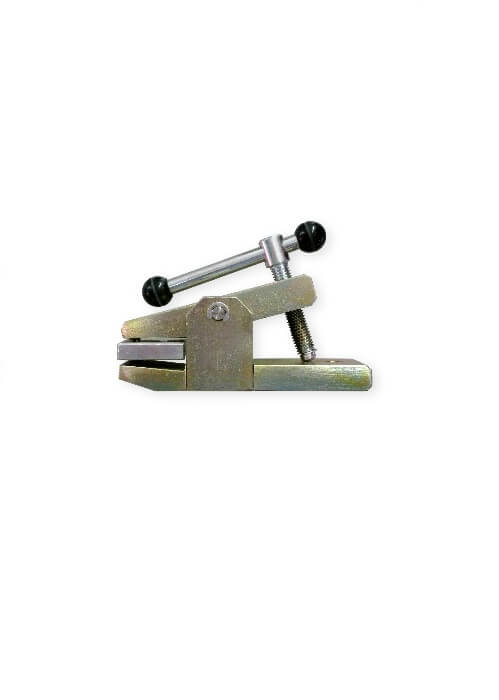

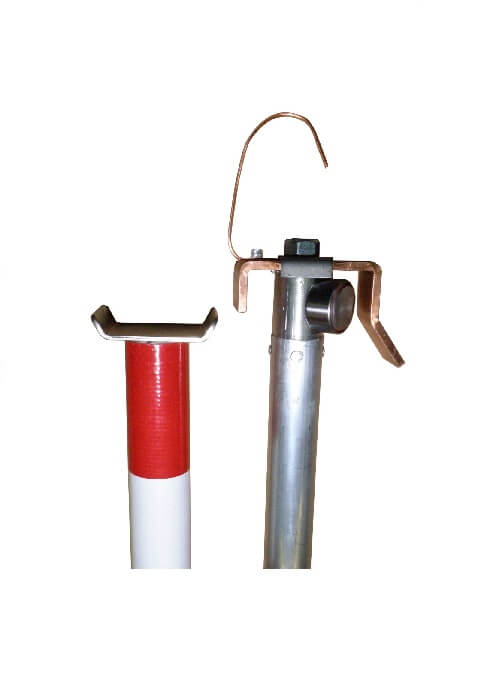

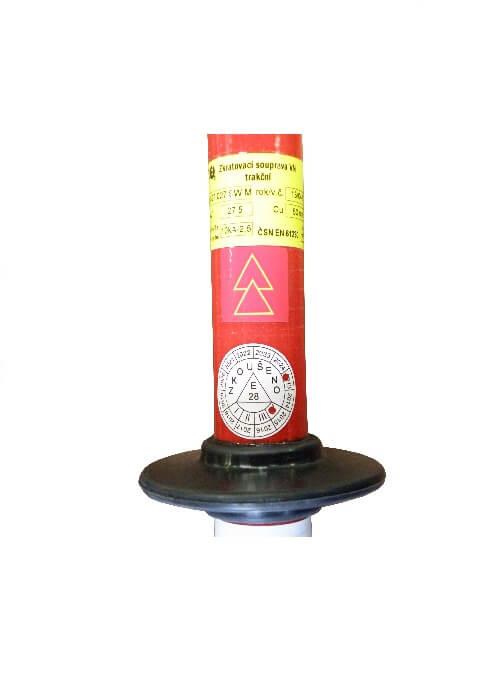

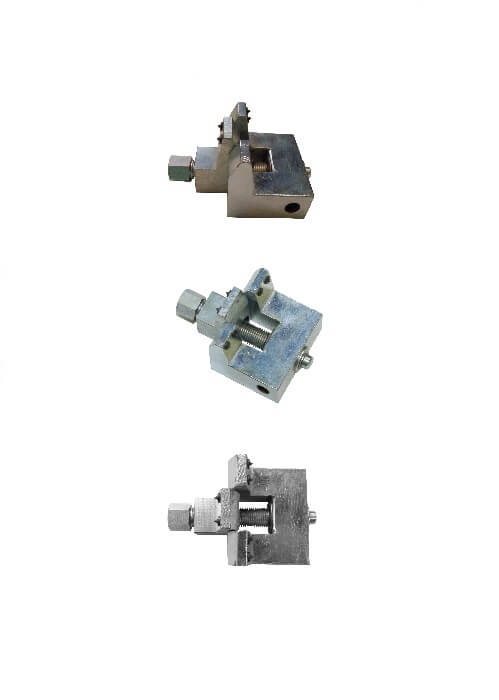

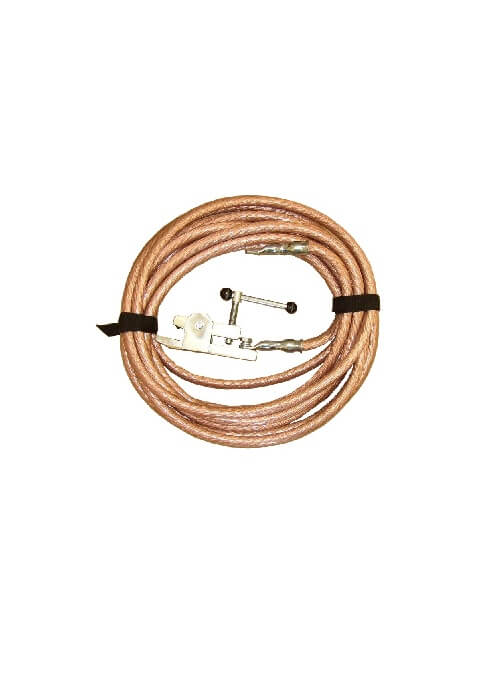

Zkratovací souprava je určena ke zkratování a uzemnění obvodu na trakčních kolejových vedeních se jmenovitým napětím do 27,5 kV. Zkratovací souprava je složena z manipulační tyče, jedné bočnící vodičové a jedné zemnící svorky, které jsou propojeny zkratovacím Cu lanem v transparentní izolaci. Bočnící svorka slouží k připojení zkratovací soupravy na vodič kruhového průřezu do průměru 12 mm. Zemnící svorka se připojuje na kolejnici. Tyč soupravy je sestavena ze dvou dílů neoddělitelně mechanicky spojených pomocí otočného kloubu. Horní díl tyče je vodivý (dural –M) a ve spodní části, v blízkosti kloubu, se na ni připojuje zemnící lano. Kloub umožňuje sklápění manipulační tyče a její složení. Horní díl je zakončen bočnící svorkou připojenou napevno. Spodní díl je vyrobený z izolantu a tvoří izolační část tyče. Pro lepší viditelnost je tyč v izolační části zvýrazněna bílými proužky. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál izolační části vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, TNŽ 35 9700, DIN 46 235. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení. Standardně je dodávána zemnící svorka 827.064. Požadavku na dodávku tramvajové zemnící svorky (827.075) je nutné uvést v objednávce.



Dokumentace 827.027 SW-M CZke stažení

Popis

Průměr vodiče: 12 mm
Zkratová odolnost: 10 kA / 1 s
Vrcholový činitel: 2,5
Proudové zatížení: 800 A / 10 min
Délka tyče: 4 700 mm (2×2300 mm + kloub)
Délka rukojeti: 1 500 mm
Průměr izolační tyče: 39 mm
Průměr vodivé tyče: 32 mm
Průřez lana: 50 mm2
Délka lana: 14 000 mm
Maximální moment dotažení svorek: 12 Nm
Materiál izolační tyče: sklolaminát pro venkovní použití
Materiál vodivé tyče: dural
Hmotnost soupravy: 15 kg
Klimatická třída: normál -25°C až +55°C
