Vypínací tyč VN 38,5 kV

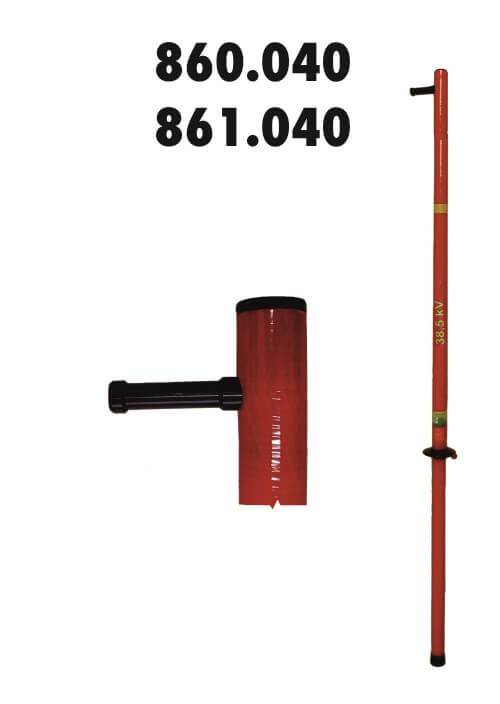

Objednací číslo: 860.040, 861.040

Modely: 860.040, 861.040 L2 (L4)

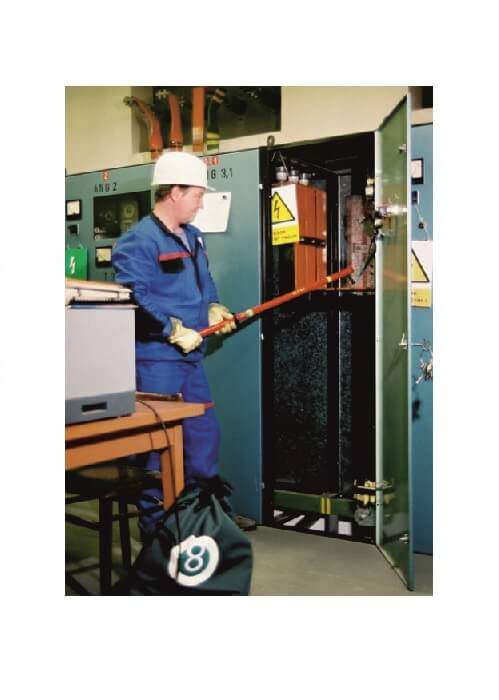

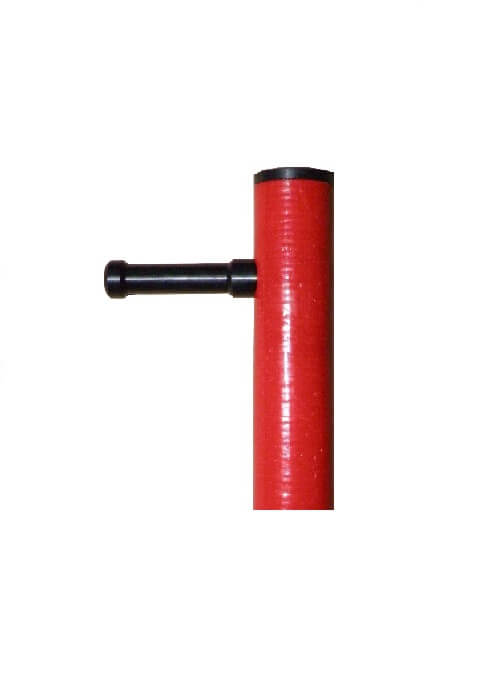

Vypínací tyče jsou určeny pro ovládání odpojovačů, přepojovačů a uzemňovačů v rozvodných transformačních stanicích o jmenovitém napětí sítě do 35 kV. Skládají se z koncového pouzdra s vypínacím čepem (materiál plast), izolační části, ochranného nákružku a rukojeti se zátkou. Část pro uchopení tyče při manipulaci je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Vypínací tyče se používají ve vnitřním prostředí za normálních klimatických podmínek. Vypínací tyče se vyrábějí se podle norem ČSN 35 9701,
DIN 57681, PNE 35 9700, IEC 832.

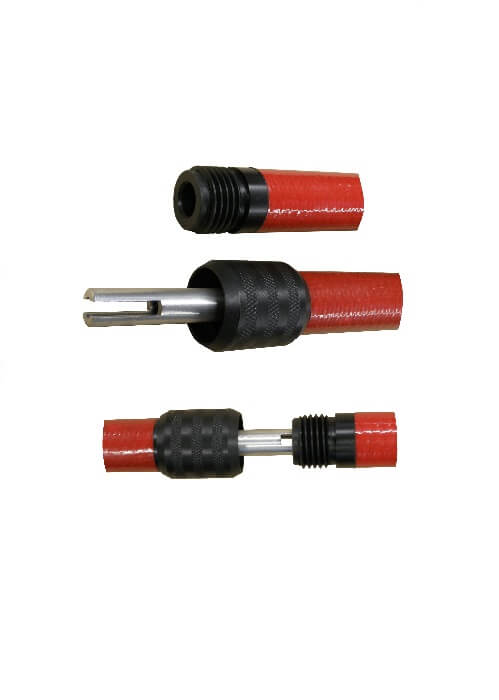

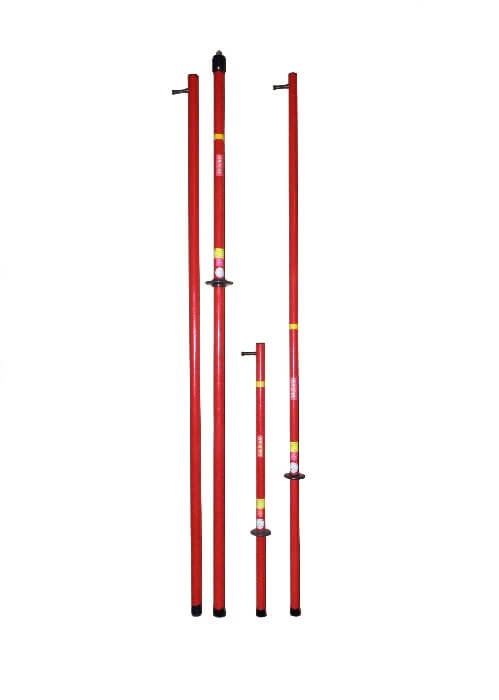

Typ 861.040 je dodáván ve dvou modelech (L2,L4) s různou délkou tyče. U typu 861.040-L4 se izolační část spojuje pomocí převlečné matice.



Dokument 860.040-861.040CZke stažení

Description

Délka tyče: 1 000 mm 2 000 mm 4 000 mm
Délka rukojeti: 300 mm 500 mm 1 200 mm
Hmotnost soupravy: 0,5 kg 0,7 kg 1,6 kg

Průměr tyče: 31 mm
Klimatická třída: normál -25°C až +55°C
Materiál tyče: sklolaminát pro venkovní použití
Mechanická pevnost: 500 N/1 min
