Zkratovací souprava NN 1 kV – univerzální – staniční

Objednací číslo: 828.001

Modely: 823.040 – 10 (19,24)

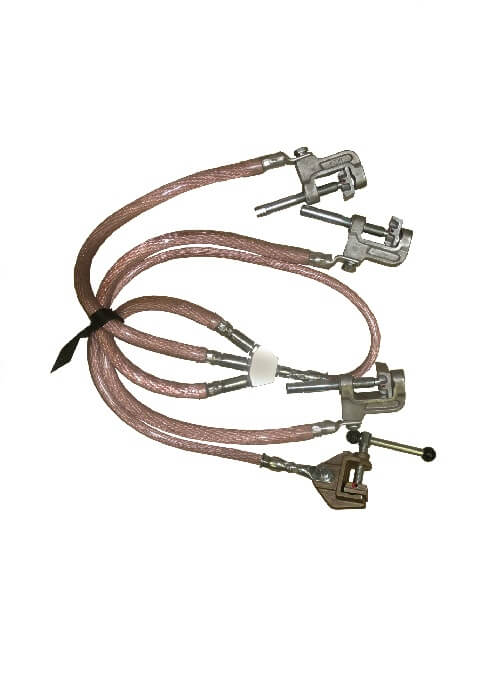

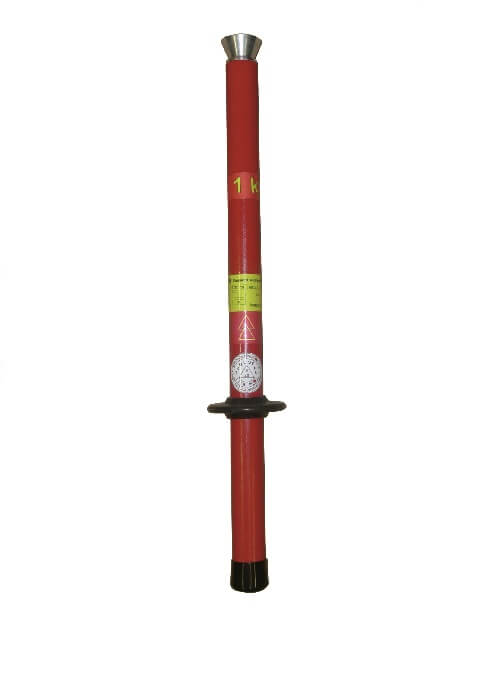

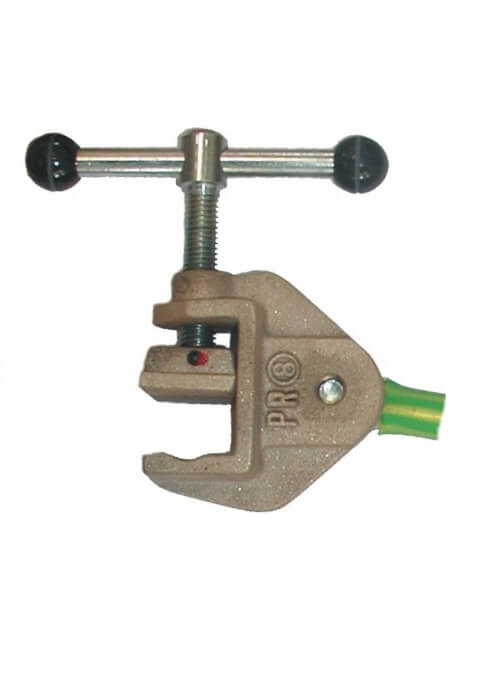

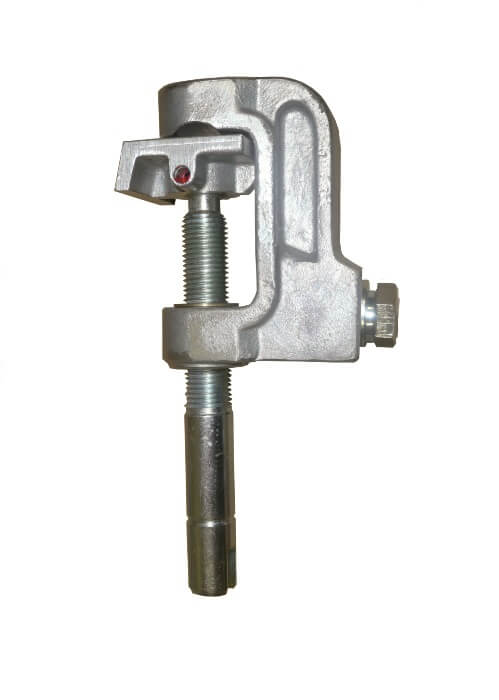

Zkratovací souprava je určena k uzemnění a zkratování živých částí elektrických zařízení v sítích TN, TT nebo IT o jmenovitém napětí sítě do 1000 V. Zkratovací souprava je dodávána s jednou izolační tyčí (odnímatelnou) a třemi vodičovými svorkami, které jsou propojeny zkratovacími Cu lany v transparentní izolaci do společného uzlu a zakončeny lanem se zemnící svorkou. Souprava je vybavena univerzálními svorkami pro připojení na vodič kruhového průřezu, připojovací bod ve tvaru “T” nebo na plochý vodič. Izolační tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovými svorkami. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve vnitřním i venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46 235. Souprava je dodávána v modelech pro různé zkratové odolnosti. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.

Dokumentace 828.001CZ – ke stažení

Popis

Zkratovaný vodič:
– kruhový vodič o průměru: 5-35 mm
– plochý vodič tloušťky: do 35
– „T“ bod o průměru: do 30 mm
Zkratová odolnost: 10 (15, 19, 24) kA / 1 s
Vrcholový činitel: 2
Délka tyče: 500 mm
Délka rukojeti: 160 mm
Průměr tyče: 31 mm
Průřez lana zkratovacího + zemnícího: 50 (70, 95, 120) mm2
Délka zkratovacího lana: 600 mm
Délka zemnícího lana: 1 000 mm
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 4,5 (5, 5,7, 6) kg
Materiál tyče: sklolaminát pro venkovní použití
Klimatická třída: normál -25°C až +55°C
