Zkratovací souprava VVN 123 kV – pro průměr vodiče 0 – 55 mm

Objednací číslo: 814.123

Modely: 814.123 – 10 (15,19), 814.123 – 10 (15,19) D

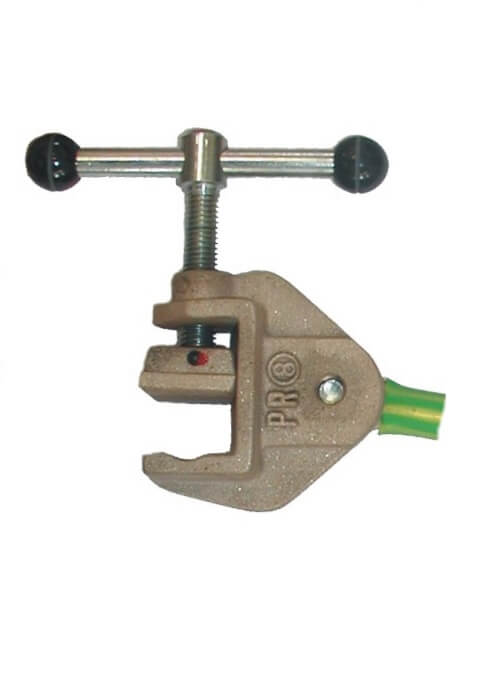

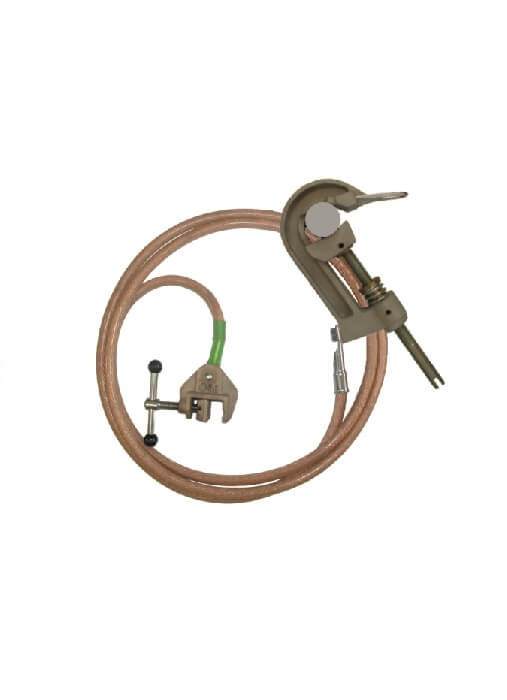

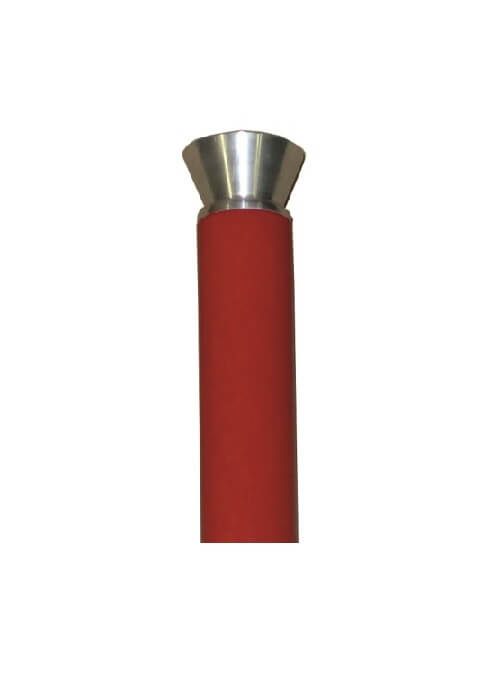

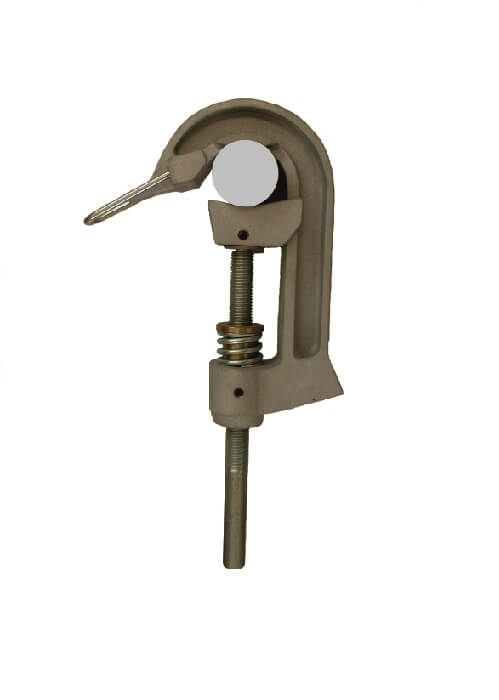

Zkratovací souprava je určena k uzemnění a zkratování zařízení s uzemněným uzlem o jmenovitém napětí sítě do 110 kV.  Zkratovací souprava se skládá z jedné izolační tyče a tří zkratovacích lan. Lana jsou zakončena vodičovými svorkami pro uchycení na vodič kruhového průřezu do průměru 55 mm a univerzálními zemnícími svorkami. Vodičové svorky jsou propojeny zkratovacími Cu lany v transparentní izolaci s jednotlivými zemnícími svorkami. Tyč je zakončena nástrčným kalíškem pro manipulaci s vodičovou svorkou. Část pro uchopení tyče při manipulaci se zkratovací soupravou je vymezena ochranným nákružkem. Materiál tyče vyhovuje požadavkům na ochranné pomůcky venkovního typu. Souprava se používá ve venkovním prostředí za normálních klimatických podmínek. Zkratovací souprava je vyráběna podle norem ČSN EN 61230, IEC 1230, DIN 46235. Souprava je dodávána v modelech pro různé zkratové odolnosti s tyčí vcelku nebo dělenou. Po dohodě s výrobcem je možné dodat zkratovací soupravu v nestandardním provedení.

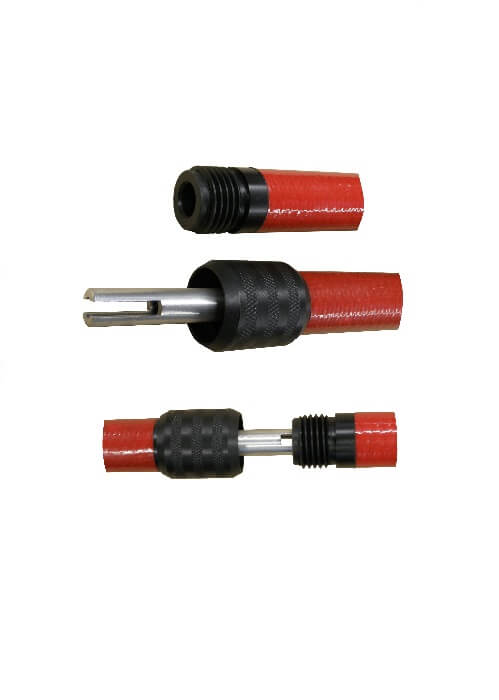

Pozn.: Izolační tyč je možné dodávat dělenou na dvě části – modely 814.123-10 (15,19)D (tyče se spojují pomocí převlečné matice).



Dokumentace 814.123 CZke stažení

Description

Průměr zkratovaného vodiče: 0 – 55 mm
Zkratová odolnost: 10 (15, 19) kA / 1 s
Vrcholový činitel: 2,5
Délka tyče: 2 000 mm
Délka rukojeti: 600 mm
Průměr tyče: 39 mm
Průřez lana: 50 (70, 95) mm2
Délka lana: 4 000 mm
Maximální moment dotažení svorek: 12 Nm
Hmotnost soupravy: 13 (15, 18) kg
Materiál tyče: sklolaminát pro venkovní použití
Klimatická třída: normál -25°C až +55°C
